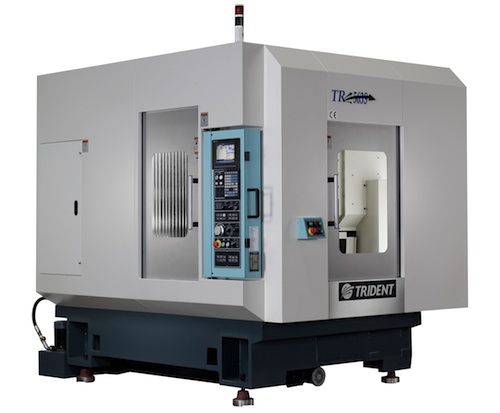

CENTRO DI FORATURA VELOCE VERTICALE CONFIGURABILE COME
CAMBIO PALLET - TAVOLA FISSA -5 ASSI

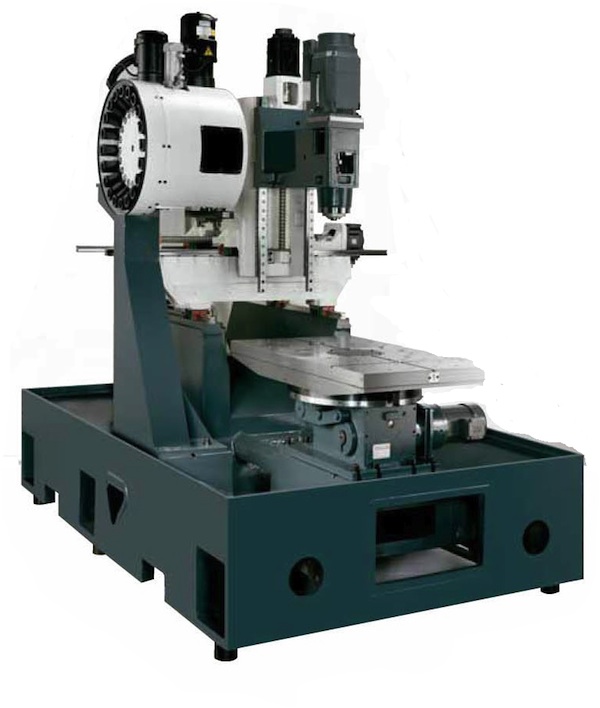

STRUTTURA NUDA

 MODELLI :K700 FX/ K700 PC K35 5AX/ K25 5AX-2C

CENTRO DI LAVORO COMPATTO CON COLONNA MOBILE DI TIPO GANTRY

ACCESSORI STANDARD

  • Dispositivo di soffiaggio aria per il mandrino
  • Sistema di lavaggio trucioli
  • Luce di lavoro
  • Armadio elettrico
  • Sistema di raffreddamento
  • Sistema di lubrificazione automatica
  • Luce di allarme a LED bicolore
  • Refrigeratore (velocità mandrino 12000/15000/20000 giri/min)
  • Kit di attrezzi e utensili
  • Monitor TFT LCD
  • Unita idraulica (5AX – standard, per altri – opzionale)
  • Sistema di lubrificazione olio/nebbia per il mandrino (mandrino integrato – standard, per altri – opzionale)
  • Vaschetta di raccolta trucioli e serbatoio refrigerante

SPECIFICHE DELLA MACCHINA

Modello K700 FX

  • Corsa:
    • Asse X: 700 mm
    • Asse Y: 450 mm
    • Asse Z: 420 mm
  • Tavola:
    • Dimensioni: 1280×500 mm
    • Capacita massima di carico: 700 kg
    • Scanalature a T: T18x5
  • Mandrino:
    • Distanza tavola-mandrino: 150~570 mm
    • Cono mandrino: BT#40 (MAS-403-45)
    • Velocità massima: 10000 rpm (opzioni: 12000/15000/20000 rpm con mandrino integrato)
    • Motore mandrino: 7.5 kW (potenza massima: 11 kW)
  • Sistema di avanzamento:
    • Avanzamento rapido: 48/48/48 m/min
    • Velocità di avanzamento: 10000 mm/min
  • Magazzino utensili:
    • Capacita: 24 utensili
    • Peso massimo utensile: 4 kg
    • Diametro massimo utensile: 100 mm
    • Lunghezza massima utensile: 300 mm
    • Tempo cambio utensile (C-C/T1-T2): 4 sec
  • Dimensioni macchina:
    • LxPxH: 1720x3200x2950 mm
    • Peso netto: 6400 kg

Modello K700 PC (VERSIONE CAMBIO PALLET)

  • Corsa:
    • Asse X: 700 mm
    • Asse Y: 450 mm
    • Asse Z: 420 mm
  • Tavola:
    • Dimensioni: 750×450 mm (2 pezzi)
    • Capacita massima di carico: 250 kg per tavola (totale 500 kg)
    • Scanalature a T: T14x5
  • Mandrino:
    • Specifiche come K700 FX
  • Sistema di avanzamento e magazzino utensili: Identico al modello K700 FX
  • Dimensioni macchina:
    • LxPxH: 1720x3860x2950 mm
    • Peso netto: 7300 kg

Modello K35 5AX( VERSIONE TAVOLA 5 ASSI)

  • Corsa:
    • Asse X: 700 mm
    • Asse Y: 450 mm
    • Asse Z: 420 mm
    • Asse A: -30°~+120°
    • Asse C: 360°
  • Tavola:
    • Diametro asse C: 350 mm
    • Capacita massima di carico: 100 kg (orizzontale), 70 kg (verticale)
  • Mandrino, Sistema di avanzamento e magazzino utensili: Come K700 FX
  • Dimensioni macchina:
    • LxPxH: 1720x3200x2950 mm
    • Peso netto: 6600 kg

Modello K25 5AX-2C (VERSIONE TAVOLA QUARTO + ASSE C )

  • Corsa:
    • Asse X: 700 mm
    • Asse Y: 450 mm
    • Asse Z: 420 mm
    • Asse A: -30°~+120°
    • Asse C: 360° (2 tavole, diametro 250 mm ciascuna)
  • Tavola:
    • Capacita massima di carico: 75 kg per tavola (totale 150 kg)
  • Mandrino, Sistema di avanzamento e magazzino utensili: Come K700 FX
  • Dimensioni macchina:
    • LxPxH: 1720x3200x2950 mm
    • Peso netto: 6720 kg

ACCESSORI OPZIONALI

  • Mandrino con raffreddamento interno
  • Magazzino e mandrino SK-40, CAT-40
  • Scala lineare sugli assi
  • Trasportatore trucioli (a catena, raschietto o con filtro)
  • Porta automatica
  • Sistema di misurazione lunghezza utensili con rilevamento rottura
  • Condizionatore per armadio elettronico
  • Trasformatore o regolatore di tensione
  • Pistola per refrigerante/aria
  • Tavola rotante a 4º/5º asse
  • Abbassamento tavola di 100 mm

CARATTERISTICHE DEL DESIGN

  • Struttura rigida di tipo Gantry per taglio ad alta precisione
  • Design compatto per occupare meno spazio
  • Area di taglio isolata per proteggere il sistema di trasmissione
  • Sistema ATC servoassistito ad alta efficienza (cambio utensili in 4 secondi)
  • Tavola lunga (modello FX) adatta per pezzi lunghi e utilizzo di tavole rotanti senza sprecare spazio
  • Sistema pallet con cambio rotativo rapido (modello PC)
  • Guide lineari sull’asse Y con trattamento antiruggine

CONTROLLO

  • Sistema CNC Mitsubishi o Fanuc
  • Supporto per alta velocità e accuratezza nel taglio
  • Programmazione conversazionale
  • Display TFT LCD multilingua
  • Simulazione del percorso utensile
  • Encoder ABS sul sistema servo
