MICROFORATRICE CNC EDM
La microforatrice CNC a montante mobile con un doppio guida tubetto che da la possibilità di usare tubetti lunghi fino a 700 mm,allungando l’autonomia della foratura unita ad una velocità frutto di un generatore performate, permette a questo gioiello di forare qualsiasi materiale con il massimo della precisione e in completa autonomia in tempi rapidissimi.
corse assi X 700 -Y 400 mm.
corsa asse Z 640 W 190 mm.
INCLUSO Sistema ATC Cambio Tubetti da 15 posizioni i
Struttura a MONTANTE MOBILE con Banco Fisso in MARMO
Compensazione Automatica Elettrodo e realizzazione di fori ciechi a misura
Elettrodo da 700 mm
Doppia guida Tubetto (per tubetti da 700 mm)
Monitor a colori LCD 17 Pollici orientabile
Caricamento dati e reticolo di fori direttamente da DXF con possibilità di rotazione e mirror reticolo
Verifica Automatica spessori
Doppie guide LM THX sui assi X e Z
Doppie ghiere di registrazione sui assi X- Y per ridurre al minimo backlash
sistema di aggancio mandrino elettrodo e (guidatubetto opzionale) ad aria
Sistema a molle pre-caricate per l’aggancio in sicurezza dei tubetti
Possibilità di Eseguire un singolo foro manualmente
Controllo in continuo di 4 assi (X-Y-Z-W)
Correzione backlash software
Compensazione errore passo da software
ACCESSORI OPZIONALI
Cambio tubetto fino a 45 atc con sensore su guida-filo ( su richiesta)
Scheda di potenza per Aumentare KVA Superboost
Cambio Guidatubetto automatico a 4 posizioni per forare in automatico fori differenti
Sistema di Foratura ad Olio anziché Acqua emulsionata
Asse B Indexato per rotazione 360° indexato grado grado

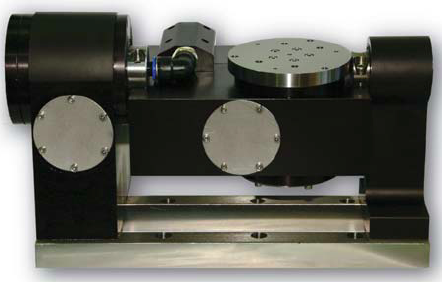

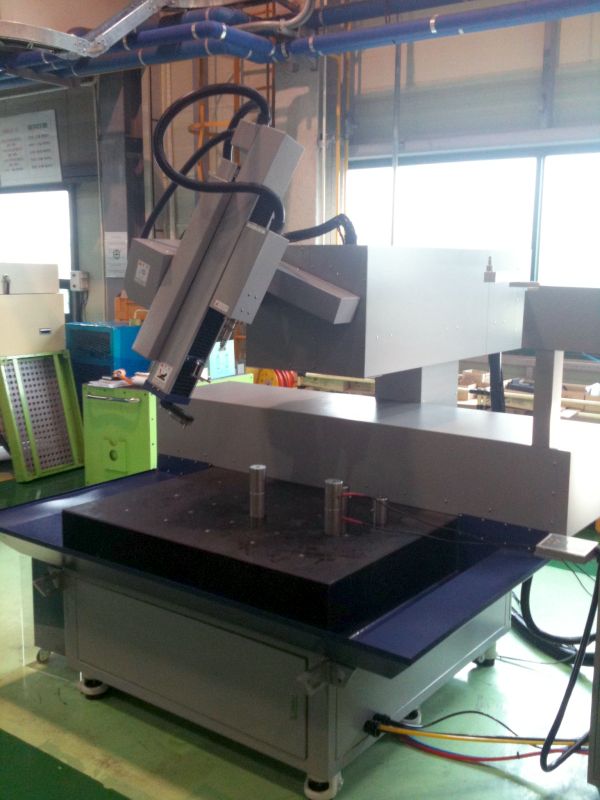

Quarto e Quinto Asse Indexati per forature laterali ( su richiesta)
CAPACITA’ di FORATURA | da 0,18mm a 3 mm |
| DIMENSIONE DELLA VASCA | 800X450x600 |
| CORSE ASSI X – Y | 700×400 mm |
| CORSA ASSE Z | -640 mm |
| CORSA ASSE W | -340 mm |
| CORRENTE GENERATORE | 30A |
| ALIMENTAZIONE | 380V |
| POTENZA ASSORBITA | 3 KW |
| PESO MACCHINA | 1900 KG |
Ricordiamo che è possibile scegliere di usare acqua deionizzata per forare oppure , un sistema più performante con liquido dielettrico , come le elettroerosioni a tuffo.
Un esempio :per forare con acqua deionizzata 40 mm di metallo duro il tempo ciclo è di circa 18 minuti, per quanto riguarda la versione ad olio dielettrico il tempo ciclo si abbassa a meno di 10 minuti.E in questo caso l’usura del tubetto sarà pari a 200% dello spessore da forare.
Rimaniamo a disposizione per qualsiasi chiarimento.
