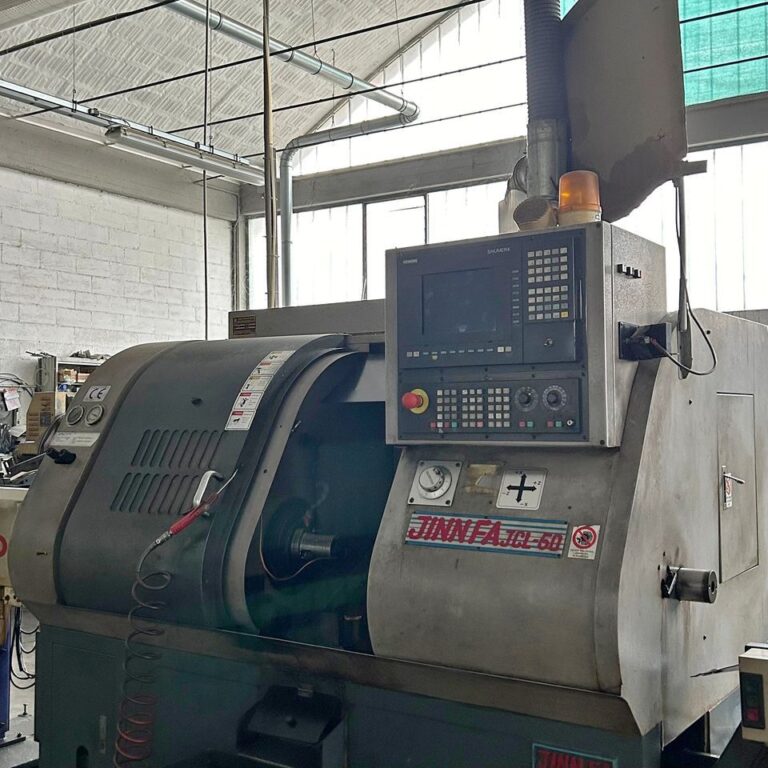

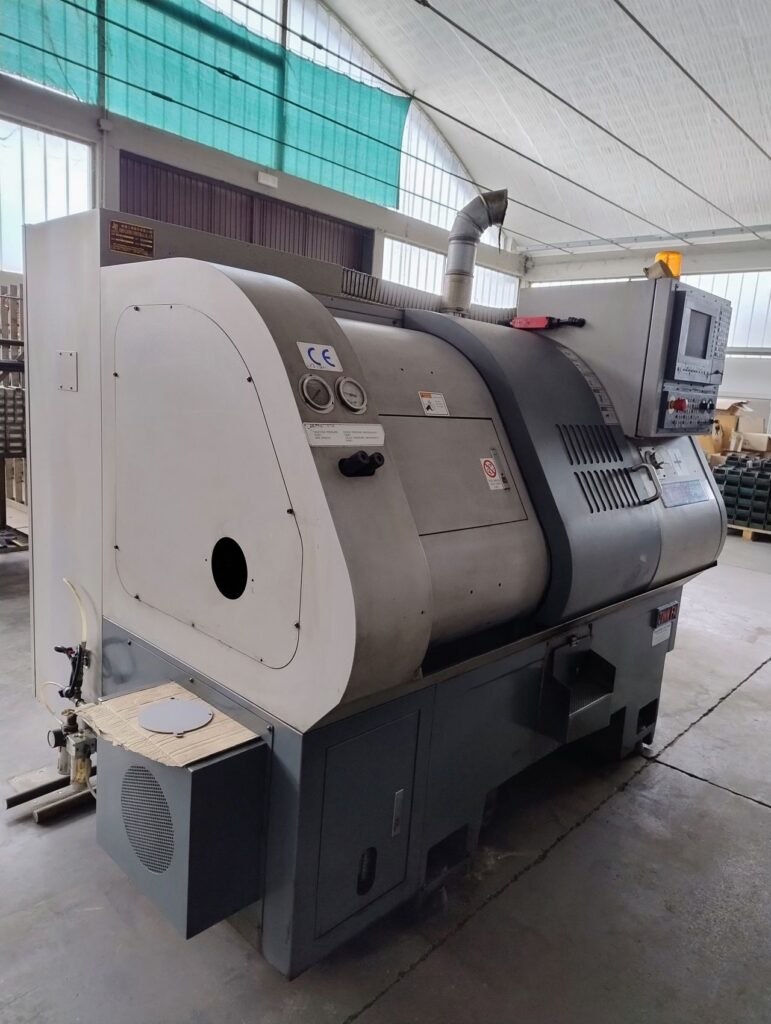

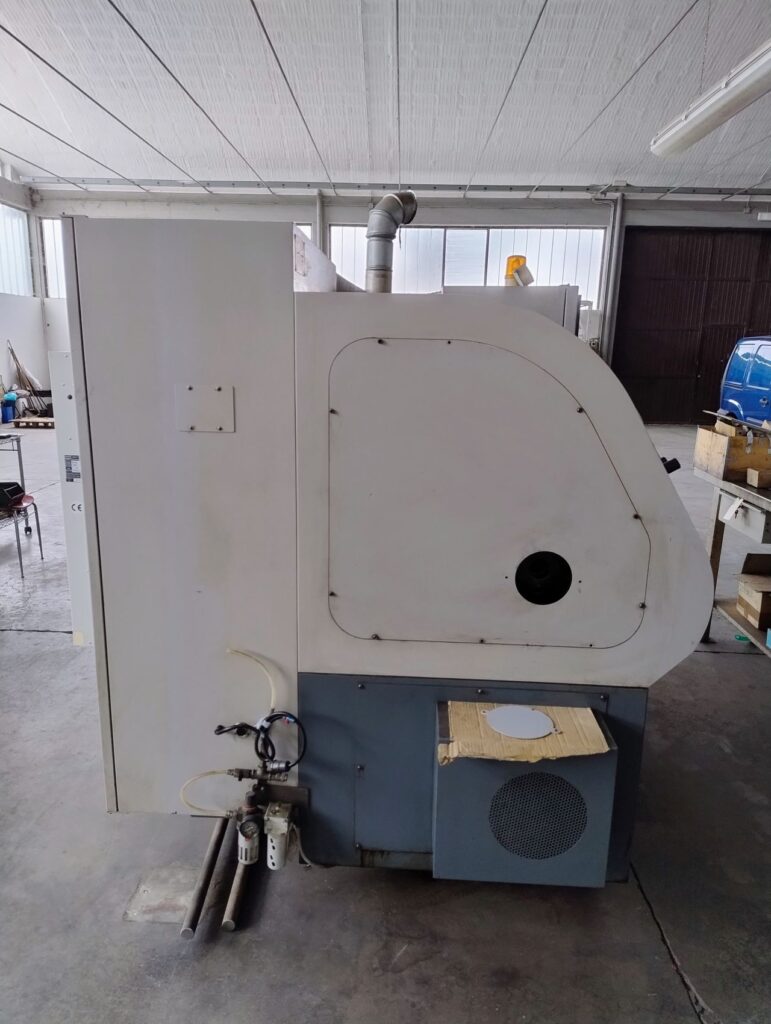

TORNIO A BANCALE INCLINATO JINNFA MODELLO JCL 50 CON TORRETTA MOTORIZZATA  DUPLOMATIC

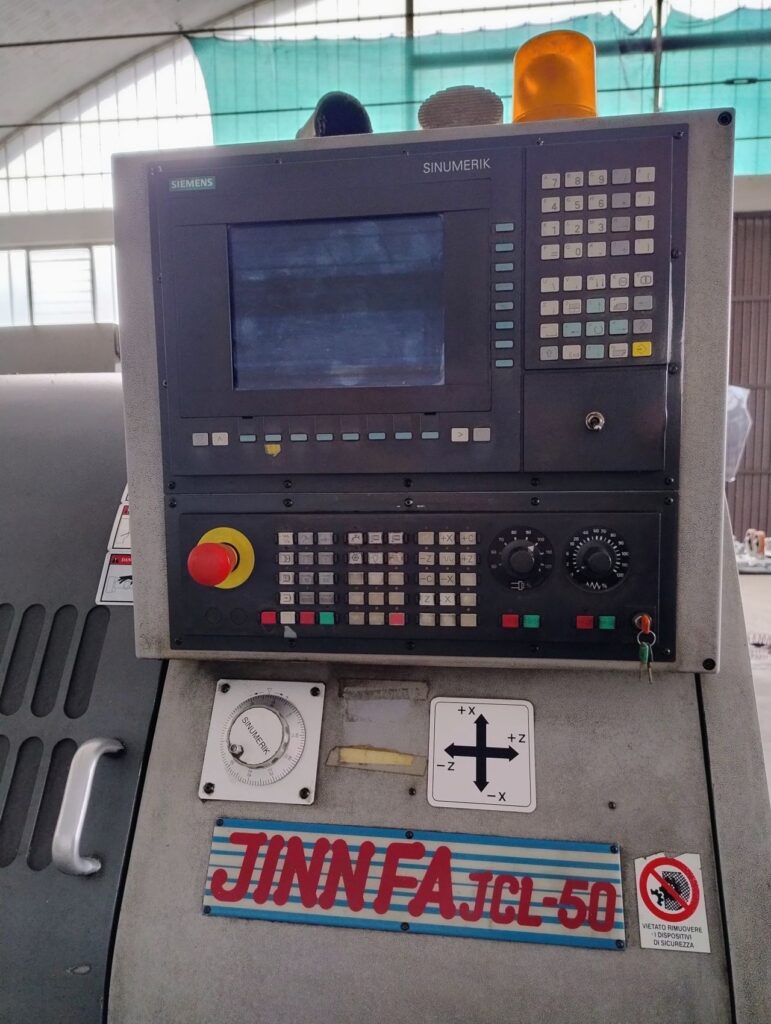

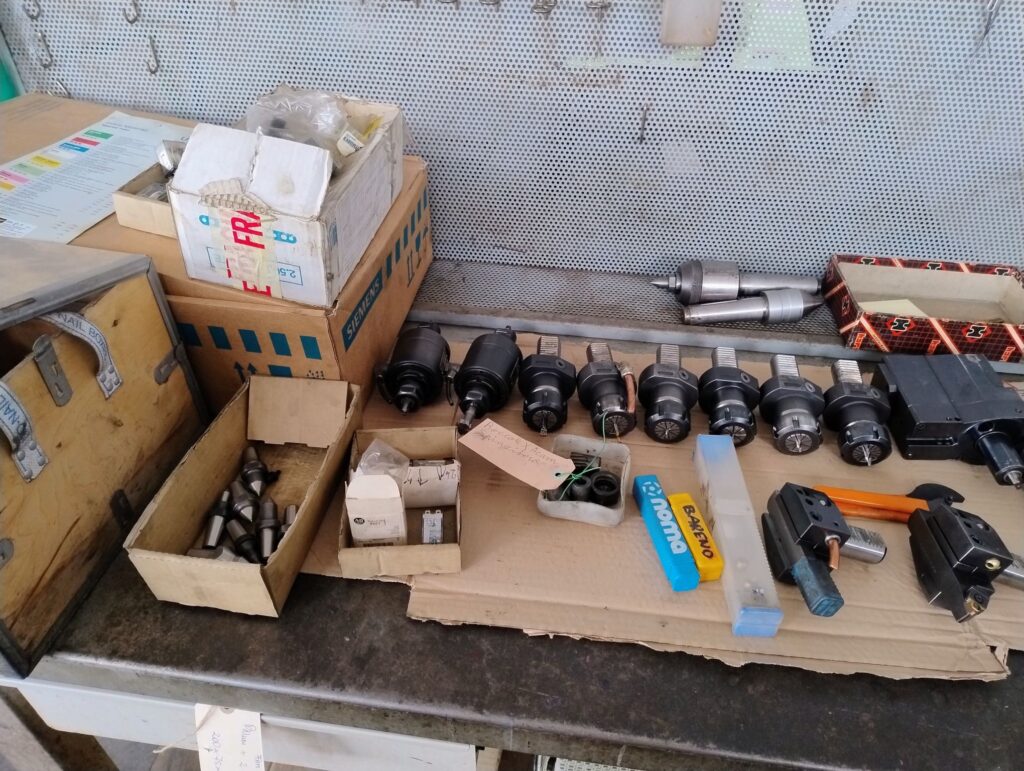

GUIDE DI SCORRIMENTO PIANE SU TURCITE. Macchina molto stabile e precisa per tornitura dura.Controllo Numerico SIEMENS 810 . Portapinze montato o in alternativa autocentrante. Torretta 10 posizioni Duplomatic con 4 utensili motorizzati inclusi . Tanta a attrezzatura compresa.

Diametro Massimo tornitile 140

Lunghezza Massima tornitile 140 mm.

Passaggio Barra 50 mm

ACCESSORI STANDARD:

  • IMPIANTO REFRIGERANTE
  • MOTORE MANDRINO PRINCIPALE
  • LAMPADA DI LAVORO
  • CABINA ANTISPRUZZI COMPLETA
  • PORTAUTENSILI 4pz
  • SET BUSSOLE PER UTENSILI (10-12-16)
  • PORTA SERIALE RS 232
  • MANUALI DI USO E MANUTENZIONE

.     AUTOCENTRANTE IDRAULICO DIA 150 –3 GRIFFE

  • CILINDRO IDRAULICO FORATO
  • TRASFORMATORE

Interfaccia con caricabarre compreso

CARATTERISTICHE TECNICHE PRINCIPALI

CAPACITA’ DI LAVORO

DIAMETRO AMMESSO SUL BANCALE         mm.   440

DIAMETRO TORNIBILE                                  mm.   140

LUNGHEZZA MAX. TORNIBILE                      mm.  140

PASSAGGIO BARRA MAX.                             mm.    50

CORSE ASSI

ASSE X                     mm.   130

ASSE Z                     mm.   140

MANDRINO

FORO MANDRINO                                           mm.    61

GIRI MANDRINO  (GAMME 1)                al min.  4500 RPM

POTENZA MANDRINO                          HP       7,5 – 10 (30min.)





TORRETTA  MOTORIZZATA

NUMERO UTENSILI                                      10

VELOCITA’

VELOCITA’ RAPIDI ASSE  X                     mm.  12

VELOCITA’ RAPIDI ASSE  Z                     mm.  16

MOTORI

MOTORE MANDRINO                         HP  7,5/ – 10 (30 min.)

MOTORE IMPIANTO REFRIGERANTE      HP   0,25

DIMENSIONI MACCHINA

ALTEZZA                                               mm.   1750

INGOMBRO AL SUOLO                  mm.   2675X2660

PESO                                                     kg.    2300
